Aktueller Hardwarestand (20.7.2021)

Was würde ich gerne mal meinen steinalten yaVDR TV-Rechner upgraden. Das wäre früher überhaupt kein Problem gewesen. 50€ Mainboard, 50€ CPU und ein bisserl RAM.

Aktuell habe ich dort ein ASUS M3N78-EM (Sockel AM2+) Mainboard mit einer AMD Athlon 2300 X2 CPU verbaut. Diese CPU ist extra stromsparend, auf der Packung steht 45W. Diese hatte ich extra damals benutzt weil eben sehr genügsam für einen 2 Kerner. Dazu noch eine schäbige GeForce PCIe Karte und natürlich eine TECHNISAT DVB-S2 PCI Karte. Die Systemplatte ist eine 240GB billig SSD von Toshiba.

Alles ist in einem Cube-Gehäuse eingebaut welches für MicroATX Mainboards (24,4cm x 24,4cm) geeignet ist.

Was ist vorhanden weil übrig

Ein wunderbares Mainboard meines Arbeitsrechners wäre gerade verfügbar. Ein BIOSTAR TA970 (Sockel AM3+) incl. der recht sparsamen 4 Kern CPU AMD Athlon FX-4300. Die CPU verbraucht zwar bis zu 95W, liefe aber ja quasi nie wirklich unter Vollast im TV-PC. Dazu natürlich noch ein 8GB DDR3 RAM Kit.

Das (die) Problem(e)

Das übrige BIOSTAR TA970 ist ein fullsize ATX Mainboard und passt nicht in das MicroATX-Gehäuse.

Also muß ich entweder ein ATX-Gehäuse (möglichst liegend) besorgen oder aber das alte Gehäuse mit neuer Hardware bestücken.

Ein neues kompaktes ATX Gehäuse finden

Das wäre auf jeden Fall die günstigste und Wirtschaftlichste Lösung.

Ein ATX-Gehäuse zu finden welches kompakt UND kaufbar ist scheint fast unmöglich. Ich habe auch kein Problem damit ein Tower-Gehäuse auf die Seite zu legen und mit Gummi-Füßen zu bekleben. Es muß aber optisch und von der Luftversorgung her passen.

Ich finde zwar Gehäuse die mir echt geschmeckt hätten, leider gibt es die schon lange nicht mehr.

Altes Gehäuse mit neuer Hardware

Das ist dann schon deutlich teurer und finde mal ein halbwegs modernes Mainboard mit einem PCI-Slot für die unbedingt benötigte DVB-S2 Karte. Ja, es gibt PCIe>>PCI Adapter. Einige Varianten benötigen dafür Low-Profile PCI-Karten was meine TECHNISAT zum Glück ist.

Also entweder ein MicroATX Mainboard mit einem PCI-Slot oder noch eine Stufe modernere Boards nur mit PCIe und einem Adapter von PCIe auf PCI.

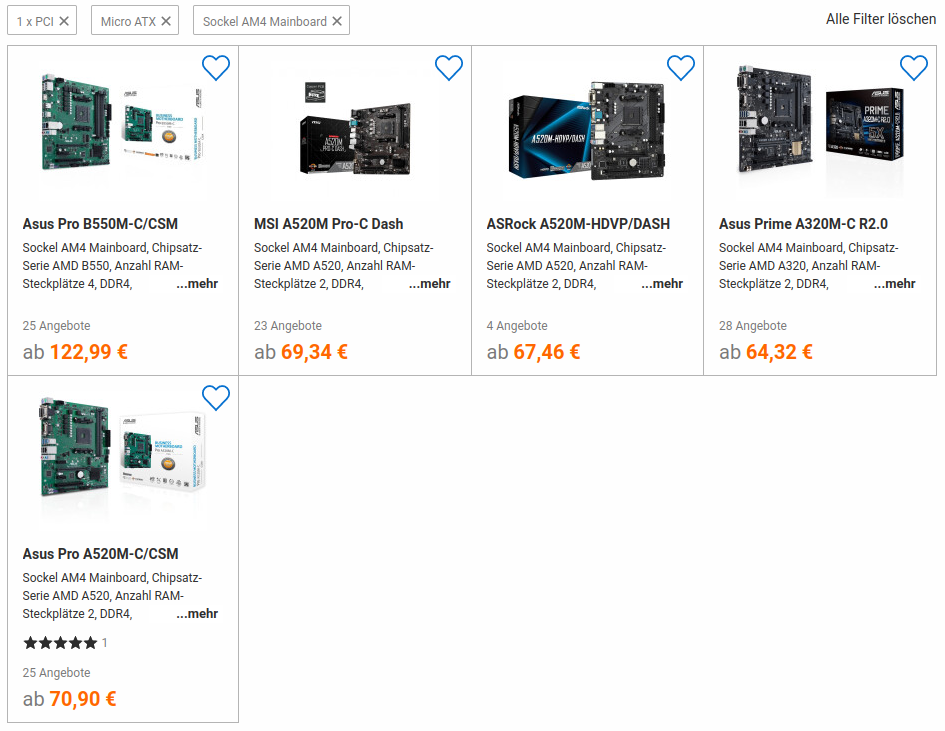

Und tatsächlich finde ich 3 moderne Mainboards mit AMD A520 Chipsatz (die kleine Schwester des kleinen Bruder B550 des großen Bruders X570) die EINEN PCI-Slot haben. Alle 3 kosten so um die 70€, geht so gerade noch.

Ich bin seit den Anfangstagen AMD Fan und scheue INTEL wie das Weihwasser (Hochpreispolitik) aber trotzdem mal sehen was INTEL Mainboard so bieten.

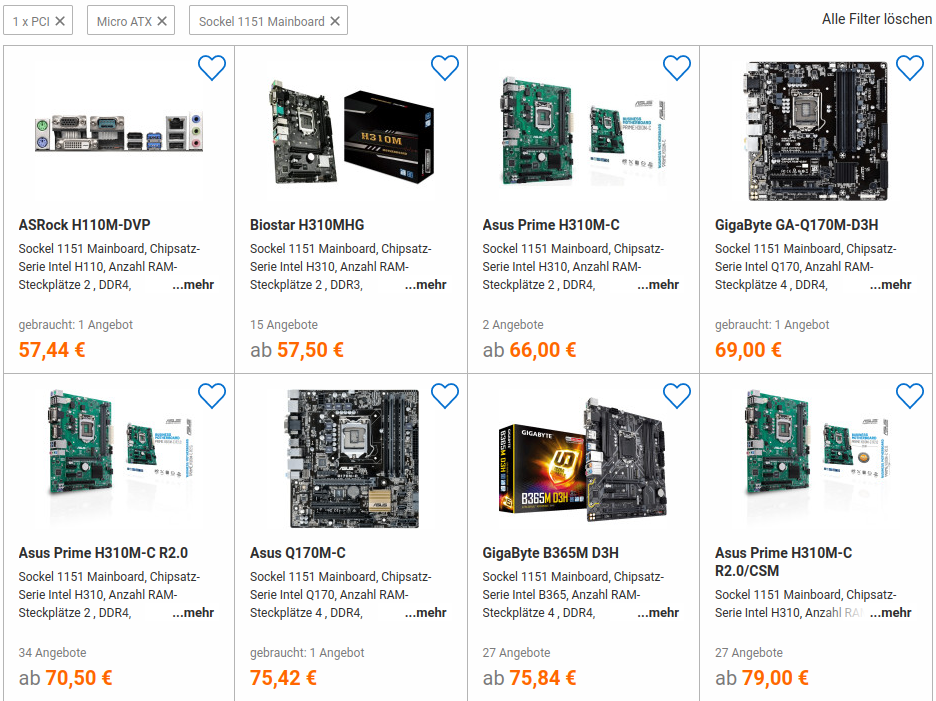

Es gibt einige mehr und die sind bis zu 10€ günstiger, weil Sockel 1151. Nehme ich den Sockel 1200 gibt es die Mainboards nur noch mit DDR4 RAM und die kosten dann sogar etwas mehr wie die AMD A520 Teile.

Warum Sockel 1200, weil es dafür eine gute günstige CPU’s gibt (Core i3-10100F ca. 82€).

Ach du armes AMD

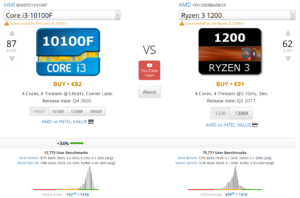

Bei Mindfactory oder ALTERNATE bekommt man gar keine ATHLON CPU’s mehr. Und der günstigste Ryzen ist dann ein AMD Ryzen 3 1200 (4 Kerne leider nur 4 Threads getaktet mit 3,1 bis 3,4 GHz) für 72€. Die CPU wird aber vom INTEL Core i3-10100F für nur 10€ mehr abgezockt.

Beide CPU’s haben 4 Kerne, INTEL hat jedoch 8 Threads und eine höhere Taktung. Leider braucht man für eine i3-10100F CPU wiederum den Sockel 1200 und diese Mainboards haben KEIN PCI-Slot mehr. Beim AMD A520 Chipsatz gibt es vereinzelt Mainboard’s mit einem PCI-Slot, bei INTEL nur mit dem älteren 1151-Sockel.

Nächster Gedanke bei beiden Systemen braucht man wieder DDR4 RAM, DDR3 hätte ich über.

Mal kurz überschlagen :

• Mainboard 60-70€
• CPU 72-82€
• DDR4 8GB 40€

Summe 172€ bis maximal 192€

Durchaus vertretbar… aber man verzweifelt nach einiger Recherche an der schieren Vielfalt der Möglichkeiten.

Erstmal testweise umbauen

Soll ich ein altes HTPC Silverstone Monstergehäuse vom Speicher holen, nö, erst mal das BIOSTAR TA970 mit der FX-4300 CPU naked testen.

Also “eben mal” alles lose aufgebaut und alle Kabel umgesteckt, was für eine Arbeit. Ich hatte mich vorher informiert und es sollte kein Problem sein die OS-SSD einfach umzuklemmen.

Und tatsächlich startet der Rechner ohne größere Probleme bis auf das Netzwerk, damit hätte ich als allerletztes gerechnet.

Die Link-LED’s am Mainboard geht soweit an aber mit ifconfig wird nicht mal eine ethx angezeigt, mit ifconfig -a dann aber schon. Nur heißt das Teil nicht mehr eth0 sondern eth1.

Eine Stunde kämpfe ich mit der /etc/network/interfaces Datei herum, ohne Erfolg. Dort habe ich die IP-Adresse mal statisch angegeben, Sie wird nicht übernommen. Dann kurz vorm Aufgeben nochmal die IP-Adresse als dhcp angegeben und plötzlich hat das Mistding eine DHCP-Adresse. Warum nicht gleich !!!???

Stromverbrauch vorher/nacher

Vorher (45W CPU Athlon 2300 X2)

• nur TV ca. 84W
• YouTube AddOn mit 3 gleichzeitig laufenden Filmen deutlich über 100W teilweise 114W

Nachher (95W CPU Athlon FX-4300)

• nur TV ca. 74W
• YouTube AddOn mit 3 Filmen ca. 85W

Also die stärkere CPU mit 4 Kernen scheint weniger Mühe mit allem zu haben und verbraucht tatsächlich weniger zumindest aber nicht mehr, erstaunlich.

Beschleunigungs Effekt

Oh ja, merkt man deutlichst.

Beim TV gucken naturgemäß eher nicht, obwohl hier beim Werbung raus schneiden nochmals  eine Beschleunigung zu erwarten ist. Der größte Sprung war aber der von einer HDD zur SSD.

Mega viel schneller geht es beim YouTube AddOn zur Sache. Und das ist auch der Hauptgrund für ein Upgrade. Ich kann zwar nur einen Film gleichzeitig sehen, aber öffne oft vorausschauend schon mal mehrere, die bis zum anschauen pausieren.

Und dieses Öffnen in neuen TAB’s vom Chromium Browser brauchten immer eine kleine Weile. Nicht unerträglich lange aber eben gemütlich.

Außerdem hatte ich bei einem laufenden Film oft kurze Tonaussetzer wenn ich einen weiteren Film in einem TAB nebenher öffnete.

Mit dem neuen System habe ich blitzschnell 5 Filme gleichzeitig laufen lassen ohne jegliche Tonaussetzer. Klang krass 5 Tonquellen quasseln lupenrein durcheinander.

Auch der Firefox Browser zum Surfen arbeitet viel flüssiger.

Also der Gewinn ist schon überdeutlich ohne den Nachteil eines stark erhöhten Stromverbrauch.

Das Silverstone Gehäuse von damals ist schon ein Brocken, aber auch edel weil die Front aus Voll-Aluminium ist. Es dürfte auch noch ins Rack passen…

…am Speicher “Scheibenkleister ist das ein Brocken” und auch noch voller alter Hardware und satte 40cm tief. Nein, das lass ich lieber.

Einen Tag weiter fröhlich nach neuer Hardware gesurft

Echt mal merkwürdig, bei ALTERNATE finde ich mehrere Sockel 1200 Mainboards aber da steht “Artikel kann derzeit nicht gekauft werden” !! Ähm ein WARUM wäre mir ja mal lieber.

Denn die Dinger fangen bei knapp unter 60€ an und wären echt mal interessant. Und egal wo man sucht, keiner hat Sie, alle sagen “gibt es nicht mehr”. Ich dachte Sockel 1200 wäre noch relativ NEU.

Beim sufen nach einem PCIe >> PCI Adapter komme ich auf die (sehr dumme ??) Idee doch mal meine Technisat (LowProfile) Karte im yaVDR PC zu testen ob die noch läuft. Denn da war mal was das ich auf eine noch ältere Technisat Fullsize-Karte ausweichen mußte. Ich meine die LowProfile Karte wäre defekt gewesen.

Und mir war bewußt, das man DVB-Karten nicht mal eben ohne Anlauf-Probleme zum rennen bekommt.

Jedenfalls läuft die jüngere Low-Profile Technisat nicht mehr. Direkt wieder zurückgetauscht und nun begann ein unvorstellbares Drama.

Und hier kommt wieder etwas das ich beim yaVDR absolut nicht verstehen kann.

yaVDR und die DVB-Karte

Seit ich mich mit yaVDR beschäftige gibt es immer wieder diesen Kampf um das Erkennen/Einbinden einer DVB-Karte.

Ey ihr Programmier-Nerd’s wäre es echt zu viel verlangt dem yaVDR eine Funktion zu geben um die verdammte DVB-Karte anzulernen !!

Das gibt’s doch nicht jedes mal dieses “No Signal”  und man weiß nicht weiter. Das ist das wichtigste überhaupt an einem TV-OS.

Was habe ich bis jetzt gemacht :

• TV-Frontend Einstellungen/DVB/ die DVB Device-Nummer verändert
• per Terminal (lspci) geprüft ob DVB-Karte erkannt wurde=JA
• vdr gestoppt, channels.conf Backup nach /var/liv/vdr kopiert vdr gestartet (Blödsinn hilft nur wenn man noch keine Kanäle hatte)
• Rechner runtergefahren und Minutenlang Strom abgeklemmt

Nach ca. 3h erfolglosem rumhacken stehe ich kurz davor mal einen CMOS-Clear durchzuführen, damit das Mainboard die PCI Karten vergisst. Denn die beiden Technisat Karten könnten irgendwie als EINE betrachtet worden sein.

Eins fällt mir noch ein. Rechner ausschalten, die DVB-Karte ausbauen, Rechner laufen lassen/ausschalten, Karte wieder rein.

Komisch ohne DVB-Karte kommt keine yaVDR Meldung von wegen “no primary Device found” sondern schön “No Signal”. Allerdings ohne Kanal-Info Einblendungen beim Kanal-Switchen.

Rechner wieder ausgeschaltet, DVB-Karte wieder rein, läuft !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Es ist jedes mal das selbe, irgendwann gehts plötzlich.

SO, nun weiß ich endlich das ich KEIN PCIe >> PCI Adapter brauche weil ich KEINE (funktionierende) LowProfile DVB-Karte mehr habe.

Also müsste es bei neuer Hardware dann folgendes sein :

• Mainboard mit PCIx1 der ordentlich Abstand zum PCIx16 der GraKa hat oder gar darüber sitzt
• starke aber doch sparsame (65W) CPU 4 Kerne
• DDR4 RAM 8 oder 16GB
• DVB-S2 PCie Karte

Dann finde mal eine kaufbare yaVDR DVB-S2 Karte. Mit Doppeltuner kosten die locker 72€. Und Niemand sagt einem wirklich verlässlich ob Die dann auch mit yaVDR kann.

1.8.2021 Gehäuse bestellt

Alles abgeblasen !!

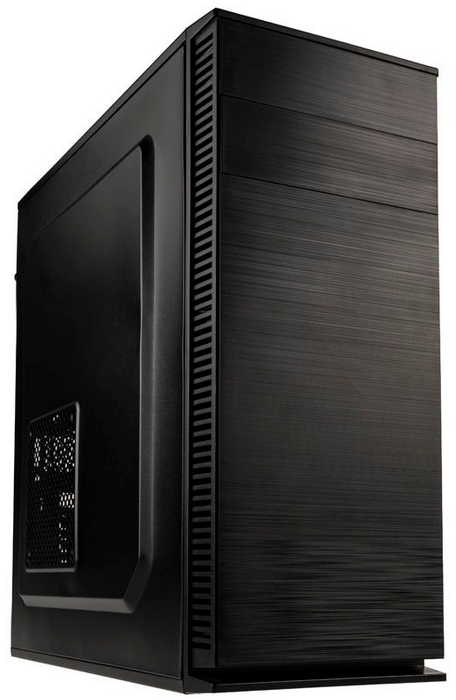

Heute nochmal nach einem billig PC-Gehäuse gesurft und relativ schnell das KoLink KLA-002 für um die 30€ gefunden. Ja, es hat auch diese Seitenklappen Blech-Wulste, zumindest hat die rechte Seitenklappe keine Lüftungslöcher, weil auf die Seite will ich das Towergehäuse legen. Dort werde ich Gummifüße ankleben.

Die Front gefällt mir weil sehr Clean und GeBrusht. Man muß sich das Gehäuse nun liegend auf der rechten Seite vorstellen. Dann dürfte es noch sehr homogen aussehen, da keine richtungsgebundenen Stilelemente vorhanden sind. Klasse finde ich auch die durchgängigen Luftschlitze.

Richtig ausschlaggebend waren aber die Gehäuse-Abmessungen von 41cm (Höhe), 17cm (Breite) und 35cm (Tiefe).

Super sind die nur 17cm Breite was bei mir liegend dann die Höhe wäre. Die dürfte bei mir bis 25cm sein, ist also weit darunter, regelrecht slim.

Die Höhe ist bei mir liegend dann die Breite, auch super kompakt und die Tiefe von 35cm ist sogar 4cm weniger wie das alte Gehäuse.

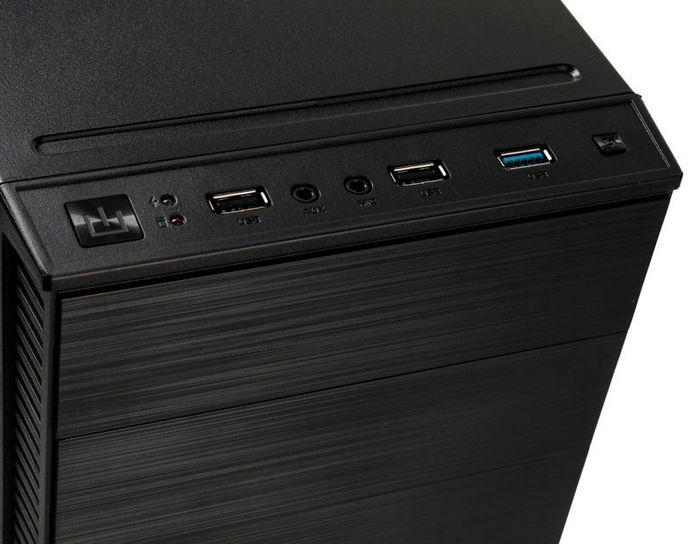

Als nächstes gefiel mir die Panel-Position, unauffällig bei mir dann liegend auf der rechten Seite. Ein/Aus-Taster liegt dann gut erreichbar Oben, 2x USB 2.0 Einer für den Mini-Bluetooth-Dongle der Funktastatur, der Andere  für meine Maus.

Genial 1x USB 3.0 wenn man mal eben per USB-Stick einen HD-Film temporär gucken will.

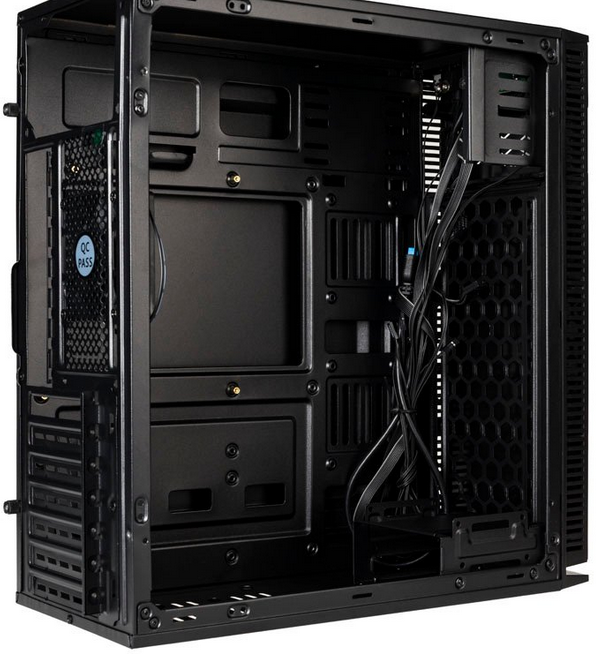

Das Innenleben wirkt auf den ersten Blick ernüchternd leer, birgt aber kaum zu sehen noch einige SSD/HDD Halterungen. Ich mag auch den klassischen Aufbau Mainboard/Netzteil ohne Spielereien.

Tja, die Bestellaktion zuerst mal bei AMAZON, es blieben 3 Anbieter übrig. Der Eine wollte 18€ Versand, der nächste 8€ … passt mir nicht und wenn waren die Lieferzeiten nicht OK.

Ich suche mit Geizhals und Idealo, finde ein/zwei Angebote OK, aber eins käme aus der Schweiz, das andere ist ein Knüngel-Laden. Dann sehe ich VÖLKNER, 32€ + 5€ Versand, ja EINEN Euro teurer als der Knüngel-Laden aber VÖLKNER kann man vertrauen UND 1-2 Tage Lieferzeit. Und ich kann bei VÖLKNER sogar mit meinem AMAZON-Konto bezahlen, gekauft …

Wie geht’s weiter

Wenn das Gehäuse da ist, reiße ich Netzteil, SSD, TECHNISAT DVB-S2 Karte, Grafikkarte, DVD-Laufwerk und den CPU-Lüfter aus dem alten Gehäuse.

Dann baue ich mein altes Arbeitsrechner Mainboard BIOSTAR TA970  samt 8GB RAM und seiner FX 4300 4-Kern CPU in das neue Gehäuse. Dann den ganzen Rest des oben Ausgebauten.
